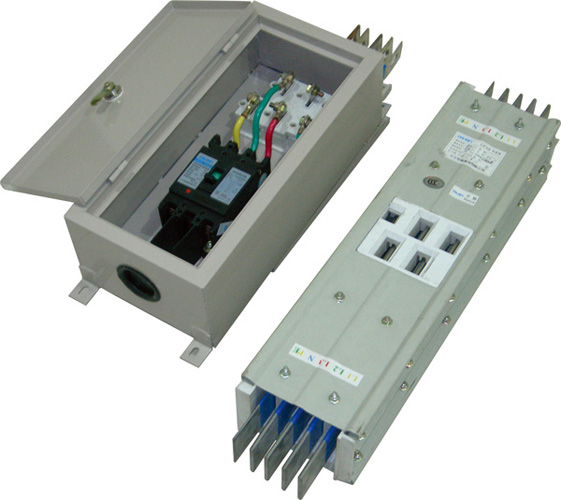

密集型母線槽性能參數和要求：

　　1、母線結構型式：密集母線； 電壓等級：380V 耐壓等級：690V

　　2、母線系統：交流TN-C系統

　　3、防護等級：IP55； 額定頻率：50HZ； 額定絕緣電壓：660AC； 絕緣電阻：≥20MΩ

　　4、母線槽至少采用100%相線容量的N線，PE線要求不少于50%相線容量，允許采用鋁導體外殼作為接地，但要是可靠的，截面＞50%相線的外殼方式。

　　5、母線槽須保證110%額定電流下長期穩定運行。

　　6、電流密度須不大于2A/MM2

　　7、地線系統采用 的整體接地地線（地線將相線和中性線全部包裹在內，從而把直接帶電部分完全隔離，同時阻斷母線周圍的磁路， 以保證母線槽具有了可靠的接地性能，較小的電抗值，較強的抗諧波能力）。

　　8、導體材料

　　8.1母線槽A、B、C、N四相導體采用T2電解銅軋制的高導電率TMY電工硬銅排，符合國標，銅排純度要求≥99.99%，導電率≥98.6%，電抗率≤0.00032Ωmm2 /m，硬度HB≥65。

　　8.2銅排表面全長須鍍錫。

　　8.3中性線的材料、截面及制造工藝與相線相同，中性線等效截面應等于100%的相線等效截面。

　　8.4接地導體等效截面應不小于50%的相線等效截面母線接地。

　　9、絕緣材料:

　　9.1母線絕緣介質選用阻燃材料，絕緣等級及耐熱等級達到A級或A級以上，能耐受150℃高溫和-60℃的低溫，在火災時不釋放有毒氣體。

　　9.2絕緣材料采用整體包覆每相銅排的工藝，絕緣老化壽命達到30年以上。

　　9.3在長期處于-5℃～40℃的環境溫度下，能保持其柔韌性和介電強度，不會老化。介電強度≥80KV/mm，抗拉強度＞12Mpa。

　　9.4 投標人應提供絕緣材料的所有相關的檢測報告。

　　10、外殼材料:

　　10.1為保證母線槽的強度和剛度及散熱效果，母線槽系統外殼側板采用帶散熱裝置外殼，須提供相應報告。

　　10.2采用全封閉形式，結構緊湊，配置靈活，動熱穩定性好，有較強的抗內外力沖擊能力。

　　10.3線槽外表面應作陽極氧化處理，以達到良好的防腐蝕效果。

　　11、其它性能要求

　　11.1密集母線與變壓器的連接要求采用的銅導體軟連接，低壓盤和母線連接采用硬連接。

　　1.11.2密集母線接頭部分為了保證良好的電氣接觸性能，應作鍍錫或鍍銀處理。接頭導體之間的接觸須是錫——錫接觸，以保證低的接觸電阻。

　　11.3密集母線要有防止由于電磁感應造成母線渦流及動熱穩定問題的解決措施。同時需說明減少渦流或磁滯損耗的措施。
