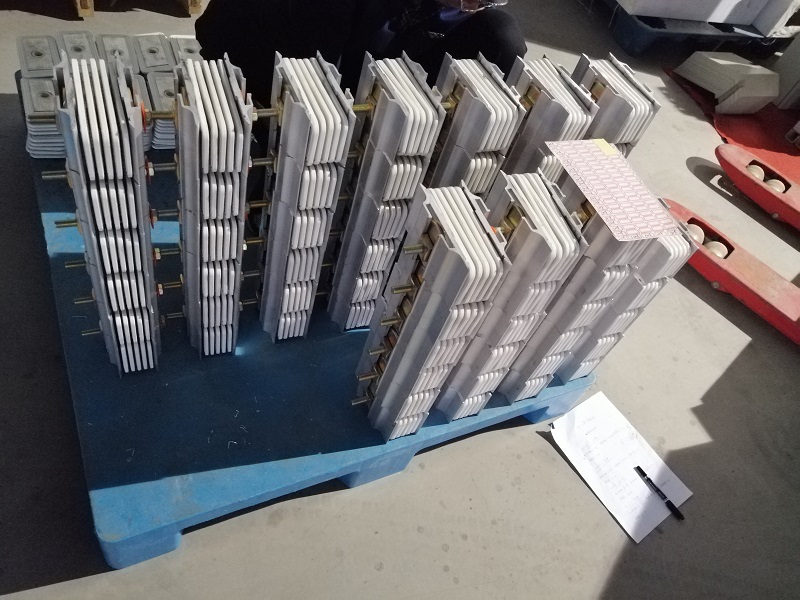

密集型母線槽是由金屬板組成的系統，用于保護外殼，導電排，絕緣材料及相關附件。它可以制成標準長度的部分，并且彼此間隔一個插頭接線盒，也可以在沒有中間接線盒饋線總線的情況下進行，為電力和安裝維護帶來極大的便利，插入式母線用于交換三相四線或五線制頻率50-60Hz，額定電流630A-5000A，額定電壓低于660V供電配電，特別適用于工礦，礦山，其他低壓配電系統和高層商業住宅，醫院等供電系統。

　　1.母線結構型式：密集型母線槽電壓等級：380V 690V 1000V 。

　　2.母線系統：交流TN-S系統，交流TN-C系統，三相五線制。

　　3.防護等級：IP55;額定頻率：50HZ;額定絕緣電壓：660AC;絕緣電阻：>20歐姆。

　　4.母線槽至少釆用相線容量的N線，PE線要求不少于50%相線容量，允許釆用鋁導體 外殼作為接地，但須是可靠的，截面>50%相線的外殼方式。

　　5.母線槽須保證110%額定電流下長期穩定運行。

　　6.電流密度須不大于2A/MM2。

　　7.地線系統釆用 的整體接地地線(地線將相線和中性線全部包裏在內，從而把直接帶電部分全部隔離，同時阻斷母線周?chē)拇怕罚员ＷC母線槽具有可靠的接地性能，較小的電抗值，較強的抗諧波能力。
